多区循环反应框架EL62.000m吊装及分片吊装

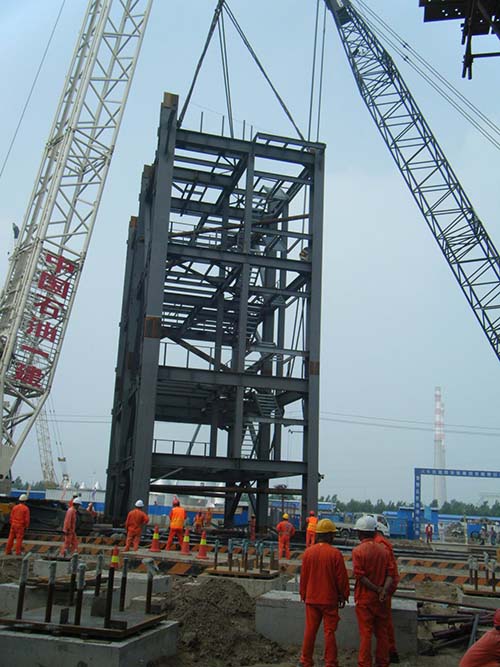

框架成型(该框架连接形式：高强螺栓连接和焊接方式)

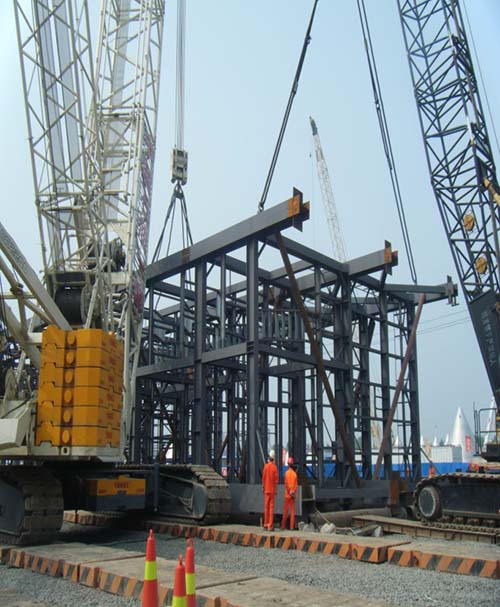

顺利吊装第一吊共120吨

　小结：本次钢结构安装工程施工场地复杂，又正值雨季施工，我公司克服艰难险阻，采用了合理的施工方案，如多区循环反应框架总重488吨，采用了分片组装、“先成框，后吊装”的原则。其中梁、柱包括焊接和铰接两种连接形式，梁柱拼接处钻孔难度较大，工作量繁琐，我公司采用了“配钻”工艺，从而提高效率。主框架吊装完毕后，经专业测量(中油一建技术部门)其垂直度偏差不到10mm，该项目中作为钢结构安装队伍可谓“首屈一指”。

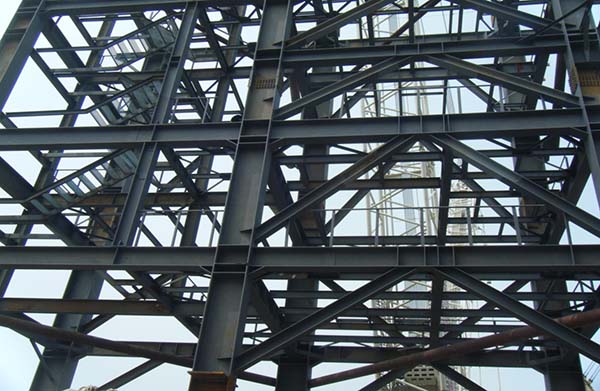

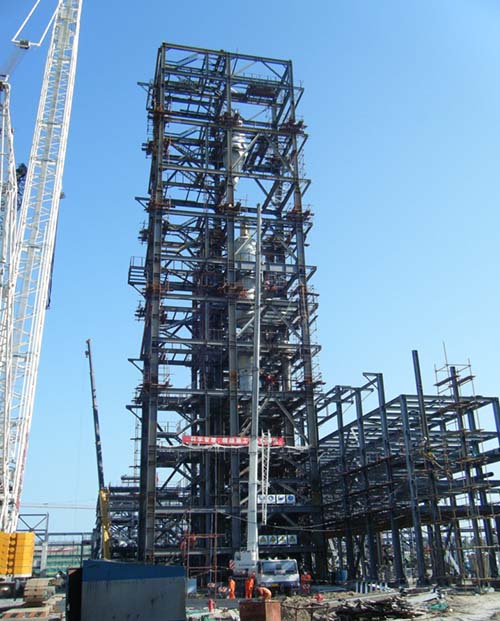

反应框架主体完成

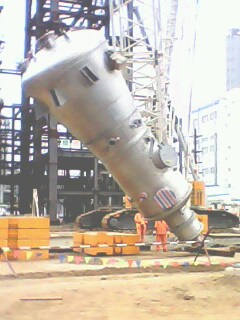

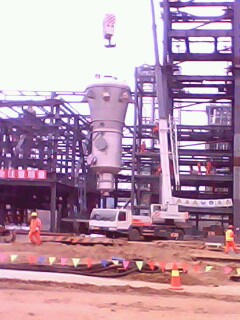

设备吊装

本次共安装64台大小不等设备，包括20多台不锈钢设备，30台塔类设备，14台卧式容器类设备。从定位→吊装→调平→就位→紧固件安装等施工流程。
